23HD PG57F

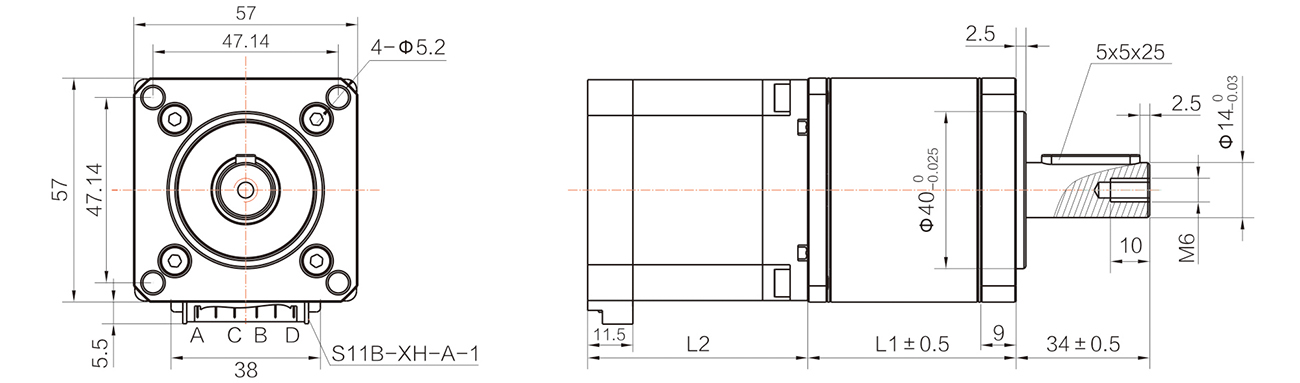

外形尺寸
齒輪箱清單
|
級數 Number of stages |
1 stages reduction |
2 stages reduction |
|
減速比 Reduction ratio |
4,5,10 | 15,20,25,30,40,50,100 |
|
齒輪箱長度 Gearbox length"L"mm |
53 | 70 |
|
最大額定力鉅 Max.Running torque |
60kgf.cm | 250kgf.cm |
|
最大損壞扭矩 Max.Gear breaking torque |
180kgf.cm | 400kgf.cm |
|
效率 Gearing eficiency |
90% | 81% |
馬達參數
|
馬達型號 Motor name |
引出線數 Lead wires # |
相電壓 Rated Voltage (V) |
相電流 Rated current (A) |
相電阻 Resistance per phase(Ω) |
相電感 Inductance per phase(mH) |
保持轉矩 Holding torque (mN.m) |
定位轉矩 Detent torque (mN.m) |
轉動慣量 Rotor inertia (g.cm2) |
電機重量 Motor mass (g) |
機身長度 L2max (mm) |
| 23HD001PG57F-XX | 4 | 6 | 0.5 | 12 | 20 | 0.3 | 22 | 135 | 420 | 41 |
| 23HD203PG57F-XX | 4 | 8.4 | 0.7 | 12 | 40 | 1 | 32 | 220 | 550 | 51 |
| 23HD604PG57F-XX | 4 | 3.3 | 3 | 1.1 | 3.2 | 1.3 | 45 | 280 | 620 | 56 |
| 23HD901PG57F-XX | 4 | 2.4 | 4 | 0.6 | 2.3 | 2 | 78 | 520 | 1200 | 82 |
減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
