57無刷電機系列

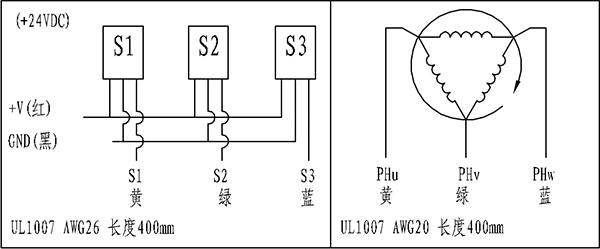

外形圖
產品特性
|
屬性 |
繞組連接方式 |
徑向跳動 |
軸向跳動 |
介電強度 |
絕緣電阻 |
絕緣等級 |
環境溫度 |
|
數據 |
三角形 |
0.02mm Max@500g |
0.08mm Max@500g |
AC 500V/s |
100MΩ Min |
B |
-20℃~+50℃(無結冰) |
性能參數
|
電機型號 |
電壓 |
極數 |
額定功率 |
額定轉矩 |
額定電流 |
額定轉速 |
峰值轉矩 |
峰值電流 |
轉矩常數 |
反電勢 |
機身L |
|
57WS54P50-21 |
24V |
4 |
50W |
0.14N.m |
2.8A |
4000rpm |
0.36N.m |
7.8A |
0.05N.m/A |
5.0Vrms/Krpm |
54 |
|
57WS75P100-21 |
24V |
4 |
100W |
0.26N.m |
5.8A |
4000rpm |
0.72N.m |
15A |
0.047N,m/A |
5.2Vrms/Krpm |
75 |
|
57WS95P130-21 |
36V |
4 |
130W |
0.33N.m |
5.4A |
4000rpm |
1.05N.m |
16A |
0.062N.m/A |
7.1Vrms/Krpni |
95 |
|
57WS115P180-21 |
36V |
4 |
180W |
0.52N.m |
6.8A |
4000rpm |
1.46N.m |
21A |
0.064N.m/A |
7.8Vrms/Krpm |
115 |
注：1、電機默認為4極，如需要6極等其他參數需咨詢我司；
2、 電機可以根據使用要求進行定制，如特殊的出軸，安裝尺寸，特殊要求的引出線、接插件等等；
3、電機可以選裝剎車、閉環反饋、減速箱等。
