10PM永磁直線步進電機系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-C001
所屬分類
10PM系列
數量
-
+
庫存:
0
產品描述

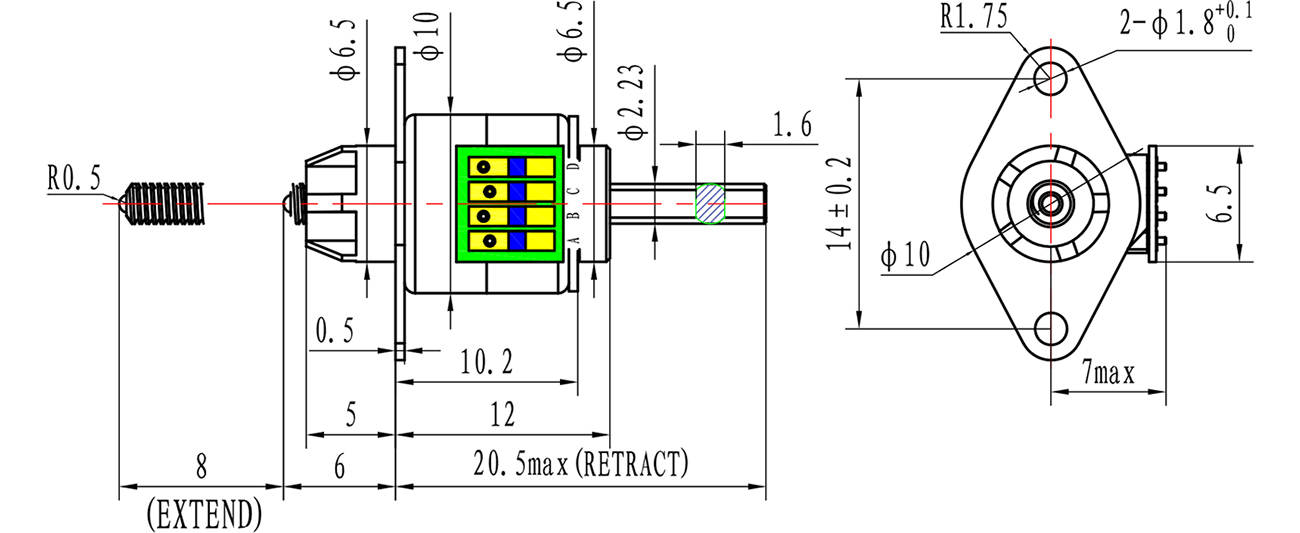

外形圖（單位：mm）
技術參數
|
機械性能 |
電氣性能 |
||
|
步距角 |
18° |
驅動電壓 |
5V |
|
相數 |
2/2雙極性 |
電流 |
200mA |
|
絲桿導程 |
0.4mm |
電阻 |
22Ω |
|
步長 |
20μm |
電感 |
4.8mH |
|
有效行程 |
8mm |
推力 |
0.98N |
|
工作環境溫度 |
0～50℃ |
絕緣電阻 |
30MQmin |
|
儲存溫度 |
-10～60℃ |
介電強度 |
500V DC |
|
使用壽命 |
50萬次往返(在推力0.98N) |
|
|
|
重量 |
約6g |
|
|

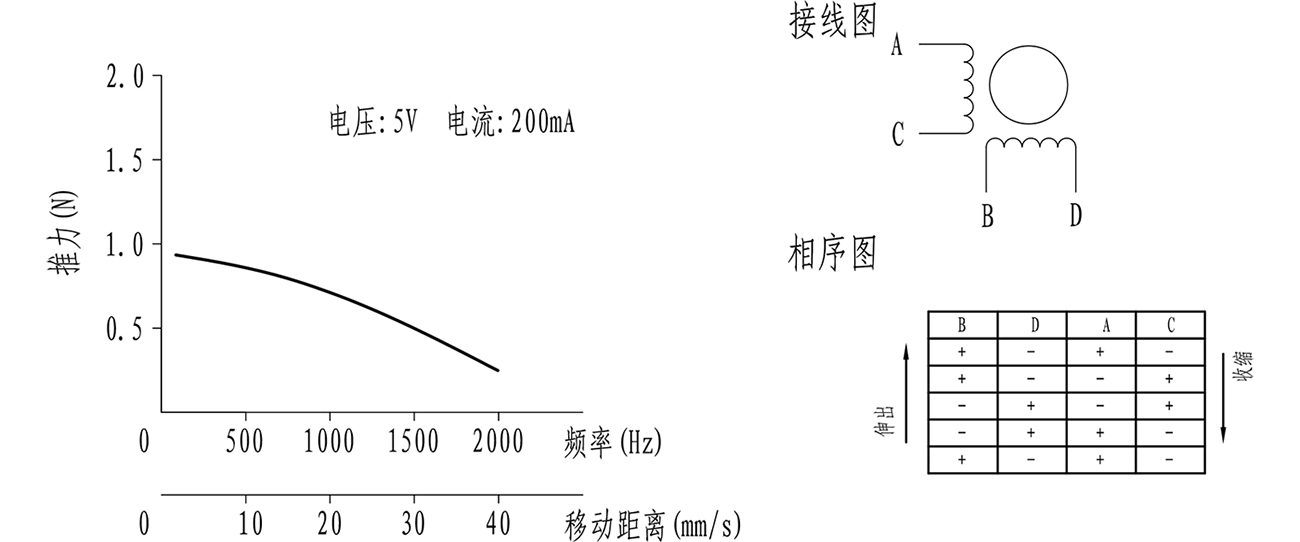

性能曲線
